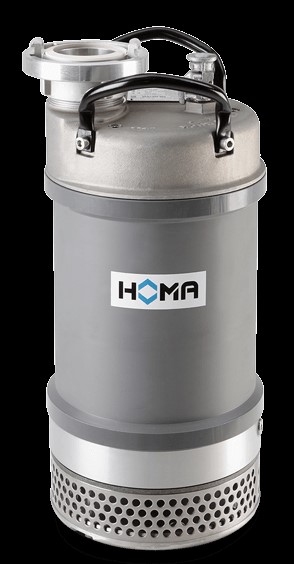

Feuerwehr-Tauchpumpe HOMA TP 4-1 für Klar-und Schmutzwasser

Typ: HOMA FW-TP4/1
Feuerwehr-Tauchmotorpumpe mit Mantelkühlung
für Klar- und Schmutzwasser DIN 14425
Einsatz:
Be- und Entwässerungsaufgaben in sauberem
oder verschmutztem Wasser, mit abrasiven
Sand- oder Schlammverunreinigungen.
Mantelkühlung des Motors durch Fördermedium
schützt vor Überhitzung bei extrem niedrigem
Wasserstand. Hauptanwendungsbereich der
Pumpe ist der Lenzeinsatz bei Überflutungen,
im Katastrophenfall usw.
Aufstellung:
Transportabel.
Fördermedium: Klar- oder Schmutzwasser
mit abrasiven (z.B.sandhaltigen) Anteilen.
Max. Temperatur des Fördermediums:
40 °C. Geeignet zum fördern von
Seewasser.
Bauart:
Motorumflutete Tauchmotorpumpe bestehend
aus:
Pumpe: Einstufige Kreiselpumpe mit
vertikalem Druckanschluß.

Laufrad: Offenes Mehrschaufelrad, freier
Durchgang 8 mm. Nachstellbare
Spaltbreite zwischen Laufrad und Gehäuse
verhindert betriebsbedingte Leistungsverluste.
Motor: Druckwasserdichter,
mediumumfluteter Motor, ölgefüllt.
Isolationsklasse F, Schutzart IP 68. Vom
Motor getrennter Kabel-Anschlußraum.
Welle, Lagerung: Stark dimensionierte
Edelstahl-Motorwelle, dauergeschmierte
Wälzlager.
Dichtung:
Drehrichtungsunabhängige Gleitringdichtung.
Separate Ölsperrkammer mit ungiftigem
ATOX-Öl. Ölkontrolle von außen möglich.
Werkstoffe:
Saugsieb: Edelstahl 1.4301
Laufrad: Grauguß GG25
Motorgehäuse: Aluminiumguß AISi12
Motorwelle: Edelstahl 1.4104
O-Ringe: NBR
Mechan. Verbindungsteile: Edelstahl
Außenmantel: PVC
Pumpengehäuse: Grauguß GG25
Gleitringdichtung (mediumseitig): SiC / SiC
Oberlager: Rillenkugellager
Unterlager: Einreihiges Schrägkugellager
Lieferumfang:
Druckanschluß mit STORZ-Festkupplung B.
Schaltgerät mit Motorschutz, Betriebskondensator,
ElN-AUS-Schalter, 20 m Anschlußkabel
mit Stecker.
Technische Daten:
-----------------
Pumpentyp: FW-TP4/1
Leistung P1: 1,8 kW
Leistung P2: 1,4 kW
Spannung 50 Hz: 230 V
Stromart: 1~
Nennstrom: 8,6 A
Druckanschluß: Storz-B
Gewicht: 25 kg
Drehzahl: 2800 1/min
Förderhöhe max: 16,8 m
Fördermenge max: 46,0 m³/h
